Zerlegen und Reinigen einer Brother (Lochkarten-)Strickmaschine

Dieser kleine Kurs enthält folgende Abschnitte, die einzeln abrufbar sind:

Vorbemerkung
Werkzeuge und Hilfsmittel, Reinigungs- und Pflegemittel
Schritt 1 – Entfernung der Halterungen für die Tischklemmen, Lösen der weißen Kunststoffnieten
Schritt 2 – Entfernen der Nadelsperrschiene und der Nadeln
Schritt 3 – Entfernen der Kunststoffteile
Schritt 4 – Entfernen der Gehäuseschrauben
Schritt 5 – Reinigungs- und Schmiervorgänge

Schritt 3 – Entfernen der Kunststoffteile

Zweiten Behälter bereitstellen. Kunststoffteile entfernen durch Lösen der folgenden Schrauben:

Behälter für Zubehör

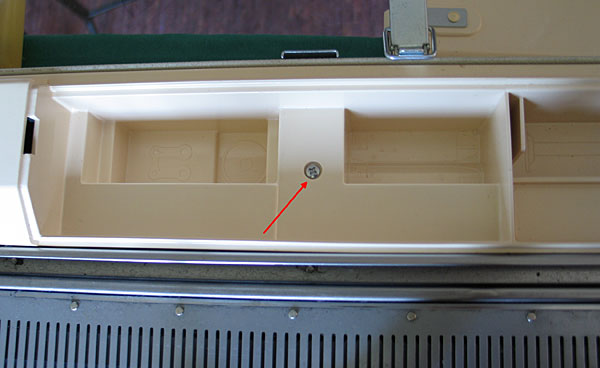

Schraube im Zubehörbehälter

Schraube Fadenführung

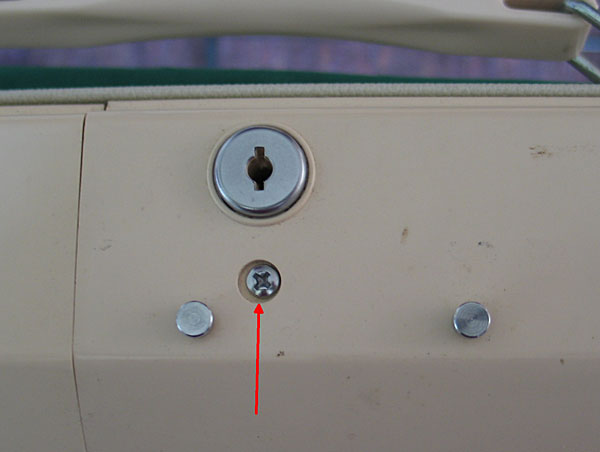

Schraube unter dem Fadenführerhalter

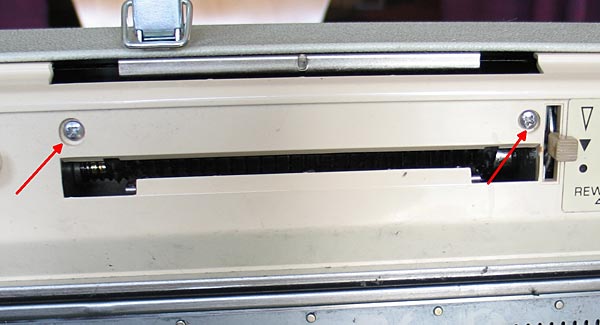

Schrauben am Kartenschlitz

Kappe des Schiebereglers entfernen. Alles in den Behälter legen und beiseite stellen.

Nun zuerst links den Behälter des Zubehörs durch leichtes Drücken nach rechts und Anheben entfernen, dann den rechten Teil abheben. Die Kunststoffteile können mit einem Spülmittel gewaschen oder bei starker Verfettung mit Isopropanol abgerieben werden. Das Waschen in einem separaten Raum erledigen, denn es darf kein Wasser an die Metallteile geraten.

Nach dem Entfernen der Kunststoffabdeckungen sieht es so aus:

Kartengewinde

Das gelbe Fett nicht abwischen, es dient der Schmierung der Kunststoffteile.
Den Drucktaster abnehmen und in den Behälter legen.

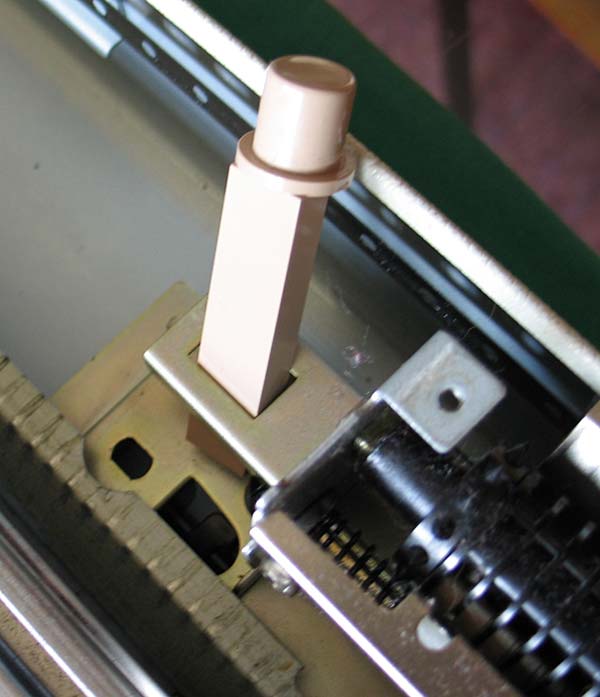

Drucktaster
